產品說明：

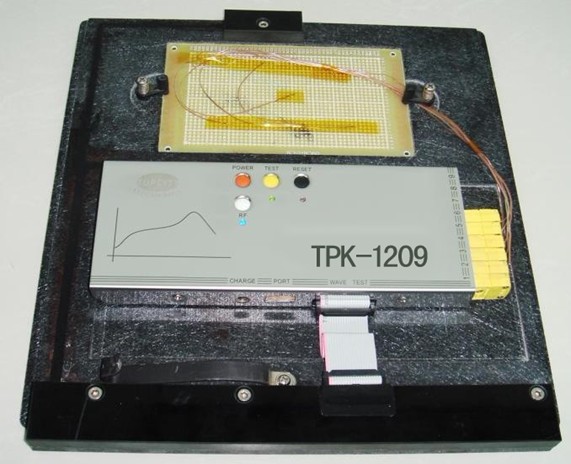

w-1波峰焊測試系統是專業為DIP用戶設計的波峰焊爐溫測試系統，由TPK系列測溫儀和W-1波峰焊測試架組成，除了測試爐溫曲線外，增加測試波峰水平度、浸錫深度、錫波高度、運輸速度、浸錫時間和浸錫寬度。
主要技術指標：
1、 型號規格： TPK1203/06/09/00
2 、測試通道： 3/6/9/12 CH
3、 熱 電 偶： K型
4、 測溫范圍： 0---1000℃
5、 測溫精度： ±1.2℃
6、 分 辨 率： 0.1℃(全量程)
7、 記錄數據： 80000點/每通道
8、 采樣間隔： 0.25----600秒 軟件設置
9、 總 功 率： ≤100mW
10、工作電壓： 3.6VDC（內置可充電電池）
11、外形尺寸： 196(L)×103(W)×21(H)mm
12、保護盒尺寸：250(L)×133(W)×30(H)mm
13、測試架尺寸：268（W）×296(L)mm
14、翼展寬度： 145------268mm(標配)
15、通訊端口： RS-232 或 USB / RF
16、分析軟件： ProfileManager V1.50
儀器配置：
1、 溫度分析儀 2、儀器保護盒 3、 熱電偶 4、 軟件安裝盤 5、數據輸出線
6、 高溫膠紙 7、 充電器 8、 儀器箱 9、 剪刀 10、鑷子
11、隔熱手套 12、十字鏍絲刀13、高溫錫絲 14、用戶手冊15、出廠合格證
16、天線（選配） 17、高靈敏度天線（選配） 18、無線收發器（選配）
溫度曲線分析設置功能（數據分析報告）：
1、回流爐和波峰爐溫區設置溫度和運輸速度
2、溫度采樣點位置名稱及PCB示意圖
3、任意兩個溫度值之間的時間
4、任意兩個溫度值之間的斜率
5、任意兩個時刻點之間的斜率
6、超出指定溫度的時間
7、峰值溫度和任意時刻點溫度
8、水平溫度線、垂直時刻線及兩時刻間的時間
9、網格編輯細化和曲線縮放顯示
10、模擬曲線功能，工藝優化，測試日期和時間
11、公司名稱、產品名稱和備注信息的輸入
12、選擇打印方向（橫向列印和縱向列印）
13、可將溫度數據報告導出至Excel進行編輯
14、插入圖片功能，使溫度測試點位置一目了然
15、調用多組溫度曲線進行對比
16、實時監測和儀器記錄兩種工作模式
17、手動清除和軟件清除儀器內存數據方式
18、手動、指定時間、指定溫度三種啟動方式
19、產品數據庫管理
20、設備數據庫管理
21、錫膏數據庫管理
22、PWI工藝指數分析
可連續測試20組溫度曲線的溫度記錄器！準確的爐溫曲線測試，專業分析軟件，為波峰焊及回流焊溫度記錄分析提供準確的工藝指標判定和曲線優化。
波峰焊專有測試功能：
1、測試波峰水平度功能
2、測試浸錫深度功能
3、測試錫波高度功能
4、測試設備鏈速功能
5、測試浸錫時間功能
6、測試浸錫寬度功能
7、測試預熱區斜率功能
8、測試預熱區最高溫度功能
回應綠色無鉛工藝制程，華欣茂科技專業為您提供嚴酷環境中溫度曲線測繪和數據分析的解決方案，在溫度曲線測繪和數據分析領域一直處於領先地位！
|
