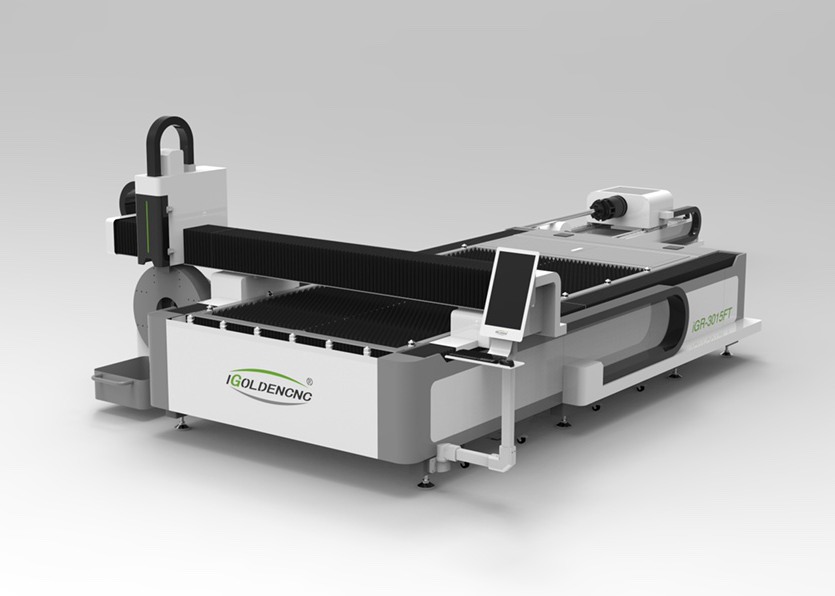

佳梆激光板管一體激光切割機又名板管兩用光纖激光切割機既能切割板材，又能切割管材型材（包括方管、圓管、槽鋼、角鋼等），而且碳鋼、不銹鋼都能切割。一機多用，性價比較高。床身采用鑄鐵床，齒輪齒條傳動系統，專業切管數控系統，精度高，功能全，使用方便，操作簡單。板管兩用光纖激光切割機適合綜合型加工制造企業。采用國際先進光纖激光器/集光纖激光技術、數控技術、精密機械技術于一體的高新技術設備

應用領域
可切割各種金屬板材、管材、主要使用于不銹鋼、碳鋼、錳鋼、鍍鋅板、各種合金板、稀有金屬等材質的快速切割；

廣泛應用于：廚房電器、鈑金機箱機柜、機械設備、電器設備、燈飾五金、廣告標牌、汽車配件、展示器材、各種金屬制品、鈑金切割加工等行業。

多功能光纖激光切割機，配備1000 w - 6000 w光纖激光器，可以切割0-25mm厚碳鋼板，0-20mm厚不銹鋼板、鋁板，0-12mm厚銅板，20 - 200 mm直徑金屬管,標準的工作區域是1500 * 3000 mm，可升級到1500 * 4500毫，管的長度切割部分可以調3米,6米,9米。多用途管板一體數控光纖激光切割機，在管材板材均能充分發揮光纖激光切割優勢，一機兩用，板管兼得。主要用于碳鋼板、不銹鋼板、鋁合金等金屬板材的切割和成形，同時可切割各種口徑與材質的圓管，方管，矩形管，橢圓管等，具有高速、高精度、高效率、高性價比等特點,是金屬材料加工行業的全能切割機型。

根據客戶需要，提供相當的技術指導及整套設備資料；回答客戶提出的各種問題，從技術可行性考慮，協助客戶或為客戶設計激光加工方案；提供設備展廳以便客戶進行參觀考察、 打樣、試機。

板管一體光纖切割機參數：

型號		iGR-F 1530
工作面積		3000*1500mm
X軸行程		3050mm
Y軸行程		1525mm
Z軸行程		120mm
精度	X，Y軸定位精度	0.05mm
	X，Y軸重復定位精度	0.03mm
速度	X，Y軸最大運行速度	150m/min
	X，Y軸最大加速速度	2G
電源	相	3
	額定電壓	380V
	頻率	50/60Hz
	防護等級	IP65
機身	最高工作負荷	1000kg
	重量	7700kg
	尺寸（長*寬*高）	8700*2700*1840mm



激光切管機

1.切割精度高，切割光滑，干凈，無毛刺，材料損耗小;
2.激光切割的熱影響區很小，幾乎沒有熱變形。
3.大批量生產，高效率切割。標準管道長度為6米。傳統的加工方法需要非常大的夾具，激光加工可以很容易地完成幾米管夾的定位，這使批量加工成為可能。
激光切割機由數字系統控制，是激光切割機切割管材的優點之一。激光切割管材技術可以處理任何已編程的形狀，并可在任何方向切割，可以實現復雜管結構的多種切割加工，如切割，倒角，開槽或打孔，刻痕等。

板管一體光纖切割機加工樣品：



佳梆數控外置旋轉軸光纖切割機優勢：

1. 自動潤滑系統

自動潤滑系統為設備提供固定量的潤滑油，保證設備高速運行，具有異常報警和液位報警功能。該系統大大提高了切削精度，有效地延長了傳動機構的使用壽命。

2. 智能報警系統

智能行程保護，自動監控部件的工作范圍，安裝國際機床標準限位彈簧，激光切割頭內置電容器高度調節功能，防撞停止，提高設備和生命安全保護，減少事故發生 ，提高切割效率。

3. 安全系統

具有設備工作狀態異常自動報警功能，并通過控制中心推送至操作界面，提高設備異常故障排除效率，降低安全隱患，降低維護成本。



管板一體光纖切割機細節介紹：

重型焊接床身

方管焊接床用直徑為200 * 200mm的厚矩形管焊接而成。 床重可以達到1噸。 床身通過大型龍門進行退火和銑削，以一次準確地鉆出所有安裝基本孔。 一次性精準的鉆出所有安裝孔位。

更高的拉伸強度和尺寸穩定性。 有效提高床身精度，減少工件加工誤差。 增加滑道的阻力和穩定性。

減少了設備使用時的損耗。 可以長時間保持機床的精度，并且在20年內不會變形。 該設備具有良好的穩定性，減少由于床的振動而引起的加工誤差。



航空鋁型材

1. 精度高。橫梁經人工時效、固溶處理、精加工之后具有良好的整體性、剛性、韌性和延展性。

2. 速度快。鋁合金具有重量輕、剛性強的特點，有利于加工時高速運動，高靈活性有利于在高精度的基礎上高速切割各種圖形。

3. 效率高。更輕的橫梁可以保證設備的快速運行，提高加工效率，同時保證加工質量。

不僅可以保證激光切割機的高速運轉，而且可以保證切割加工的精度和效率。有效提高激光切割機的使用壽命和精度，降低時間成本，減少時間損耗。在使用相同的時間限制后，鋁光束可以最大限度地保證切割精度，同時可以減輕激光頭在高速運動時的動能。

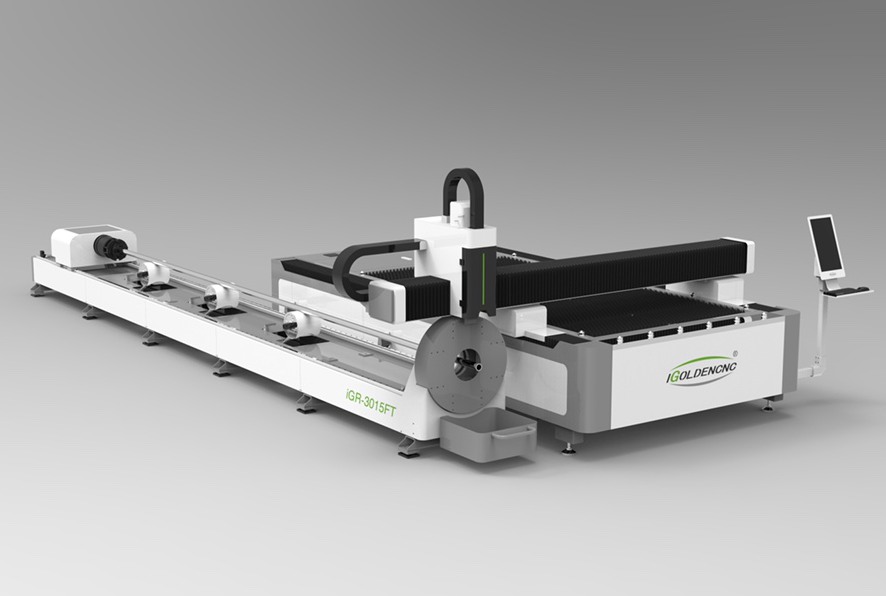

側置旋轉軸

標準長度為3mm6mm9m的橫向旋轉軸裝置，可加工方管和圓管。

夾鉗設計：兩側均采用電動夾鉗設計，可自動調節中心。 對角線的可調范圍是20-200mm。

自動支架安裝：采用智能管支架設計，可以解決長管切割過程中的變形問題。

它可以同時加工金屬板和金屬管，一機兩用，既節省空間又節省成本，提高了生產效率。



自動對焦激光切割頭

激光頭具有內置的電機驅動單元，聚焦透鏡由線性機構驅動，可在20mm范圍內自動改變位置。 用戶可以通過程序設置連續焦點，以完成厚板的快速穿孔以及自動切割不同厚度和材料的板。 配備D28的復合透鏡組整合了光束，并優化了光學和水冷設計，因此激光頭可以長時間穩定工作。

1. 優化的光學配置和流暢高效的氣流設計，以提高切割效果；

2. 自動對焦范圍+ 10?-10mm，調整精度0.01mm，調整速度100mmms;

3. 準直保護鏡防塵設計，有效保護內部光學元件；

4. 延長保護鏡片與噴頭之間的距離，增加鏡片的使用壽命；

5. 采用抽屜式鏡架，使更換保護鏡更加簡便快捷。

6. QBH連接器不受限制，它可以配備各種激光器與QBH連接器。

自動對焦可節省對焦時間并將工作效率提高10倍。

通過優化切割頭的結構設計來延長使用壽命，從而延長其使用壽命。



高精度傳動系統

臺灣臺穩雙驅動齒條導軌，日本松下伺服驅動電機，日本新寶減速機

機床的定位精度為0.02mm，重復定位精度為0.02mm。



異型管光纖激光切管機-金屬板材激光切割機 功能特點：

◎本機為龍門結構雙邊驅動高精密固定工作臺式光纖激光切割機，支持金屬板材與各種口徑類型的管材切割。
◎機床按照工業機床標準設計制造，機床基礎穩重扎實，結構剛性符合工業級別機床標準，精度高。
◎機床傳動部分部件采用高質量國際品牌部件保證高精度與耐用性。
◎遵循大機床設計標準，經過數據模擬分析和耐久性檢驗。
◎高精密檢測儀器檢測機床各項精度數據。
◎帶全屏蔽層的超柔拖鏈專用耐折線纜、方便實用的余料收集及抽風設計
◎控制系統（控制柜））采用模塊化結構，布線簡捷、合理、規范、維修方便，由于大量采用規模集成電路，具有體積小，性能穩定等優點。
◎機床X軸可與切管旋轉軸聯動，實現更多類型管材的正確高效切割。
◎超低耗電成本，可吹空氣切割各種金屬中薄板，每小時成本約15~20元人民幣。
◎切割速度快、效率高。光斑質量好、變形小、外觀平整、美觀。
◎采用進口伺服電機和導向傳動機構，切割精度高。
◎采用專業軟件可隨意設計各種圖形或文字即時加工，加工靈活，操作簡單、方便。
◎極高的穩定性，采用頂級光纖激光器，性能穩定，關鍵部件使用壽命可達8萬小時，激光器免維護。
◎極低的維護成本，無激光器工作氣體；光纖傳輸，無需反射鏡片，節約大量維護成本。
◎產品操作維護方便，光纖傳輸，無需調整光路。
