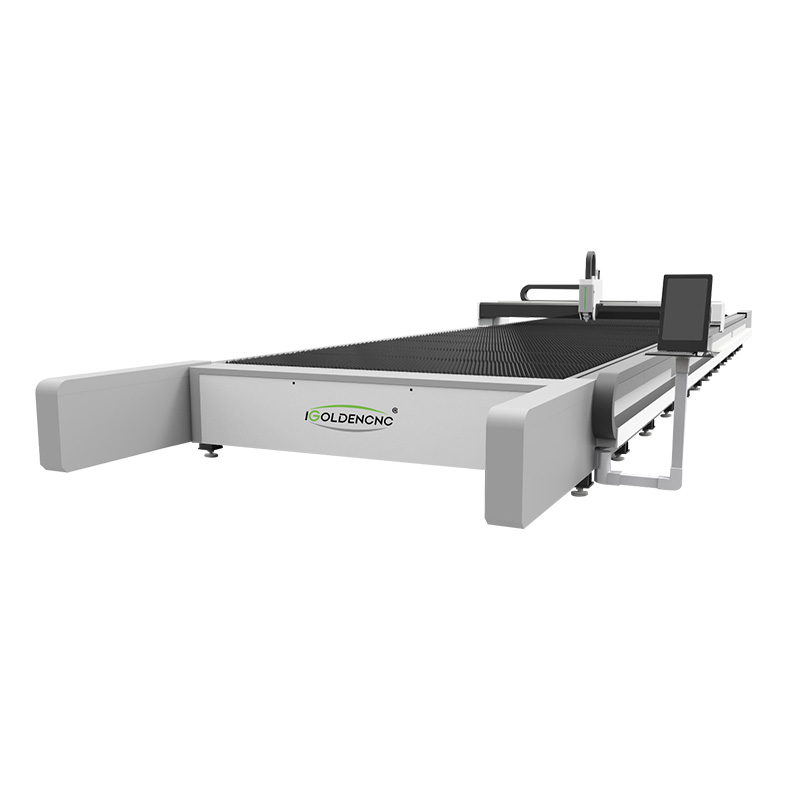

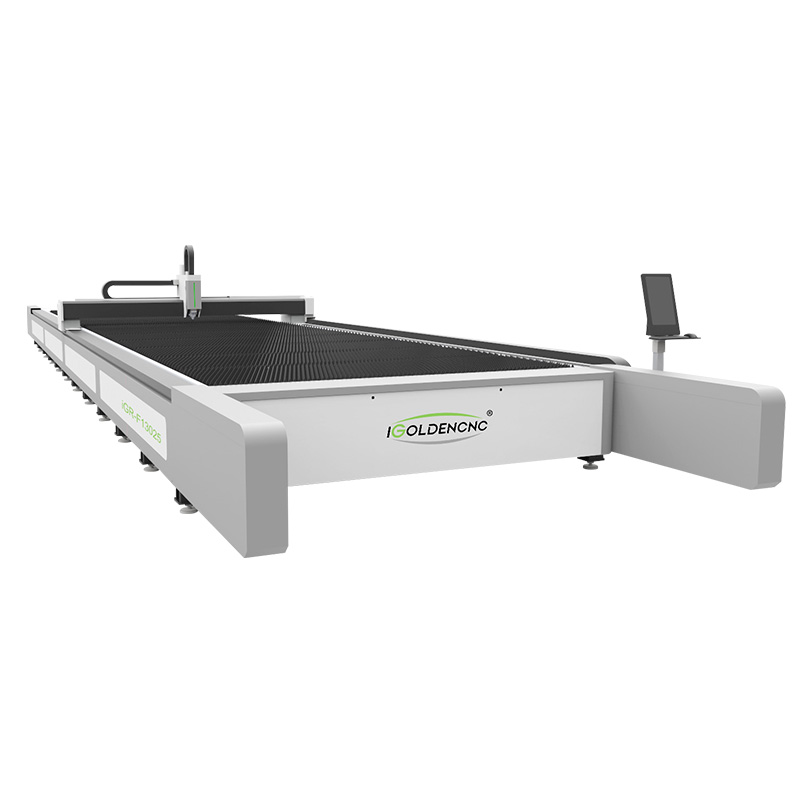

IGR-F13025-20000W激光切割機，采用具有國際先進技術光纖激光器，配備進口高精密雙驅齒輪齒條與直線導軌等高效傳動機構，通過先進的光纖激光控制數控系統，集合而成的精密數控光纖激光切割機，是集激光切割、精密機械、數控技術等學科于一體的高新技術產品，該機動態性能好，伺服響應快，配以中功率光纖激光器，最高可達50米/分鐘切割速度，實現高速的切割效率。佳梆激光，成立于2012年，購置生產基地超過30000平，現有員工300余人，作為一個專業的激光應用解決方案供應商，產品包括平板光纖激光切割機，板管一體光纖激光切割機，管材光纖激光切割機，大包圍防護型光纖激光切割機，交換平臺光纖激光切割機，二氧化碳激光雕刻切割機，光纖激光打標機，二氧化碳激光打標機，紫外激光打標機，激光焊接機，激光清洗機，自動化機器人裝置等等。

20000W激光切割機產品特征

性能高：速度是同功率YAG激光切割機的5倍，CO2激光切割機的10倍

能耗低：功耗極低，僅為YAG激光切割機的1/6；

維護少：光纖傳輸，只需要保護鏡片的更換，光路無需調整；

運行成本低：光電轉換率高，不僅功耗小，而且比YAG的維護少；

激光穩定性高：采用先進的中功率連續光纖激光器，性能穩定，使用壽命可達10萬小時；

切割效果好：采用德國進口高精度電控比例閥，可精確控制切割輔助氣體的氣壓，達到最佳切割效果；

處理落料方便：使用小拖車收集落料，方便對落料進行區分和加工；

操作簡單：采用基于Windows操作系統的光纖激光切割機專用數控系統，集成了許多激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單；

軟件先進：專用套料軟件是是有效節約材料、提高切割效率的根本保證；是數控切割機實現“全時切割、高效切割、高套料率切割”的核心技術，

高精度、高空程速度：20000W激光切割機采用龍門式雙驅動結構，進口高精度齒輪齒條及直線導軌，傳動平穩，速度快，精度高；

床身穩定性高：20000W激光切割機床身采用整體焊接結構，退火后粗加工，再經振動時效處理，可完全消除焊接、加工的應力，剛性好，精度高，可保持長期使用不變形，大大提高運動時的反應速度和床的穩定性；

速度高、加速快：X、Y、Z軸均采用日本進口伺服電機，精度高、速度快、扭矩大、慣量大、性能穩定耐用。保證整機的高速和加速度；

切割頭性能穩定：選用EO專用配置光纖激光專用切割頭和電容傳感，傳感精度高，響應靈敏，性能最穩定可靠。

20000W激光切割機技術參數

20000W激光切割機產品配置

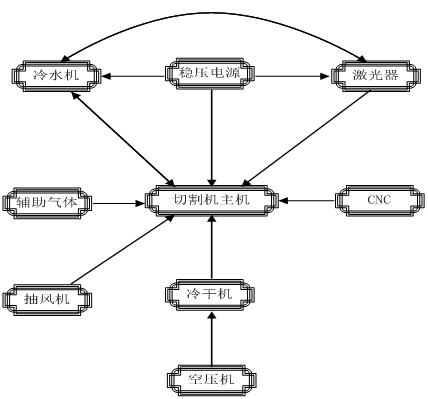

光纖激光切割機是光、機、電、控制技術在工業應用上的完美結合，主要由光學系統(激光器)、控制系統(CNC數控系統)、運動系統(主機)、水冷系統(冷水機)、排煙(抽風機)和吹氣保護系統(高壓空氣、高純氮?dú)狻⒀鯕?組成。

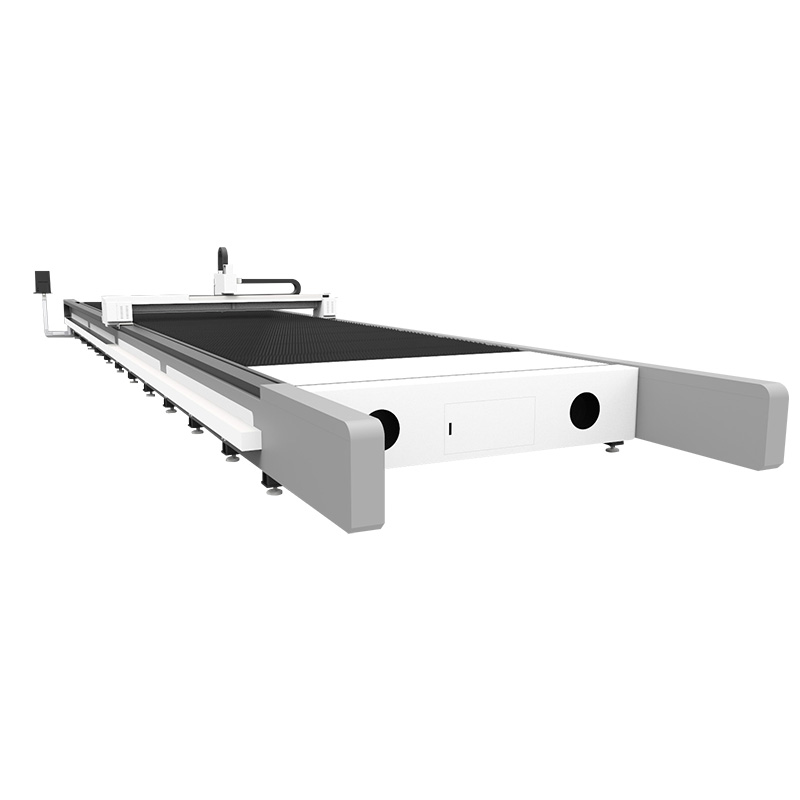

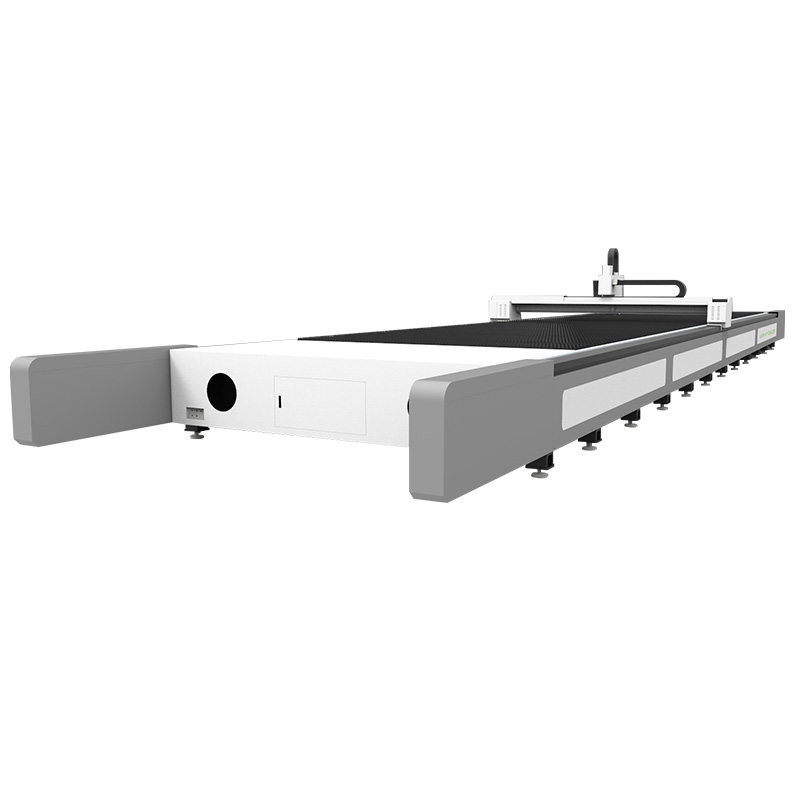

20000W激光切割機實拍展示

20000W激光切割機應用行業

應用行業：應用于鈑金加工、航空、航天、電子、電器、地鐵配件、汽車、糧食機械、紡織機械、工程機械、精密配件、輪船、冶金設備、電梯、家用電器、工藝禮品、工具加工、裝飾、廣告、金屬對外加工、廚具加工等各種制造加工行業。

適用材料：專業用于切割多種薄金屬板材,優質切割碳鋼板，不銹鋼板，還可切割鋁合金板、鍍鋅板、電解板、硅鋼、鈦合金、鍍鋁鋅板、薄黃銅板等多種金屬材料。

20000W激光切割機產品優勢

u 光纖激光器

采用知名光纖激光制造商深圳創鑫生產的大功率光纖激光器。

激光器特點:

     光纖激光器是國際上新發展的一種新型固體激光器，它具有散熱面積大、光束質量好、體積小巧等優點。

光纖激光器由于光路可盤繞，光路占用空間較小，在采用單芯結半導體泵浦激光器做泵浦源的情況下，泵浦激光器可分散安裝，具有很好的散熱特性，在安裝密度不高的情況下，采用風冷即可，在安裝密度較高的情況下，只需少量通水即可滿足散熱要求，因此，全光纖激光器的體積比同樣輸出功率的氣體和固體激光器系統更小，重量更輕。

Laser Optical Specification激光參數

 Optical Output Interface Specification – QBH Output

光纖輸出接口規范 - QBH輸出

主要特點:

l  卓越的光束質量（BPP）

l  全功率范圍內恒定的BPP

l  使用長焦距依然可以獲得很小的光斑

l  電光轉換效率>25%

l  免維護運行

l  模塊化設計，“即插即用”

l  泵浦源使用壽命 >10萬小時

數控系統

光纖激光切割機采用光纖激光數控系統，代表了最專業的激光加工數控系統。 CNC系列緊湊、模塊化，以良好的性價比滿足用戶使用高性能CNC系統的需求。

開放系統：真正先進的開放式數控系統，允許用戶將第三方專業軟件或技術集成到系統中。同時提供了一系列開放工具，讓用戶可以定制自己的個性化界面和需要的特殊功能。

合理的架構：先進的系統設計架構，所有系統軟件運行在主PC處理器上，而不是傳統的雙CPU設計思想。

技術領先：基于PC平臺的CNC技術應用，已有20多年經驗。所有功能都以模塊化形式向用戶開放，無需任何硬件更改。

優越的性能：完善的三軸聯動和坐標變換功能，可以進行復雜的多軸、多通道協調控制，滿足各種數控設備的應用需求。

高速運行：優化的控制算法可保證1微米分辨率下240m/min的高速控制，是高速高精度數控機床的最佳選擇。

功能完善：提供豐富的功能選項，針對應用領域優化功能配置，實現最完美的性能/價格統一。

界面友好：專用的CNC實時內核，克服了Windows操作系統平臺上的實時控制問題。在保證數控系統優良的實時性的基礎上，突出了系統操作簡便、界面友好的特點。

光纖激光切割機主機

機床的主體部分是整個光纖激光切割機中最重要的部分。光纖激光切割機的切割功能和切割精度由主體部分實現。

主機部分由床身、動梁、工作臺、Z軸裝置、運行控制部分、氣路、水路組成。 X、Y、Z軸交流伺服電機由數控系統控制，驅動切割頭實現穩定、可靠、高速的往復運動；采用全封閉防塵裝置，防塵罩重量輕，運行可靠；采用進口齒輪齒條系統，速度可達80m/min，有效保證高效率、高精度。采用光電傳感器等精密定位元件； Z軸采用伺服電機驅動絲桿；同時，輔以兩側彈性緩沖墊，有效保證機床運動的安全；機床配有潤滑裝置，床身、橫梁、各軸類等運動部件定期添加潤滑油，確保運動部件處于良好狀態。以增加其使用壽命。

床身：

床身采用整體焊接、退火消除內應力后加工的方法。工藝流程為焊接→去應力退火→粗加工→振動時效→精加工，可以更好地解決焊接加工產生的應力，從而大大提高機床的穩定性。

伺服電機由數控系統控制驅動動梁實現X方向往復運動，實現快速移動和進給運動；齒輪齒條與直線導軌采用封閉式防塵裝置。

運動梁部分：

運動梁采用與床身相同的鑄鋁方式，保證精度。

運動梁安裝在床身的一對精密直線導軌上。橫梁上安裝優質直線導軌，伺服電機驅動進口齒條，同樣采用防護罩保護絲桿與導軌。

工作臺部分：

該機采用單工作臺，工作臺由焊接框架組成，并有支撐欖支撐工件，工作臺最大承重10000KG；

Z軸：

Z軸上下裝置：

Z軸上下裝置用來實現切割頭的上下運動。切割頭的上下運動由數控系統控制伺服電機控制。電機帶動滾珠絲杠帶動Z軸滑板上下往復運動。 Z軸行程120mm；上下兩端由接近開關控制。橫桿兩端有彈性墊，保證運動安全。

Z軸可作為CNC軸進行獨立的插補運動，并可與X軸聯動和Y軸，并可切換為隨動控制，以滿足不同情況的需要。由于Z軸隨動也由數控系統控制，隨動精度高、穩定性好，從而保證了切割質量。

切割工藝參數（僅供參考）

環境要求

20000W激光切割機樣品圖片
