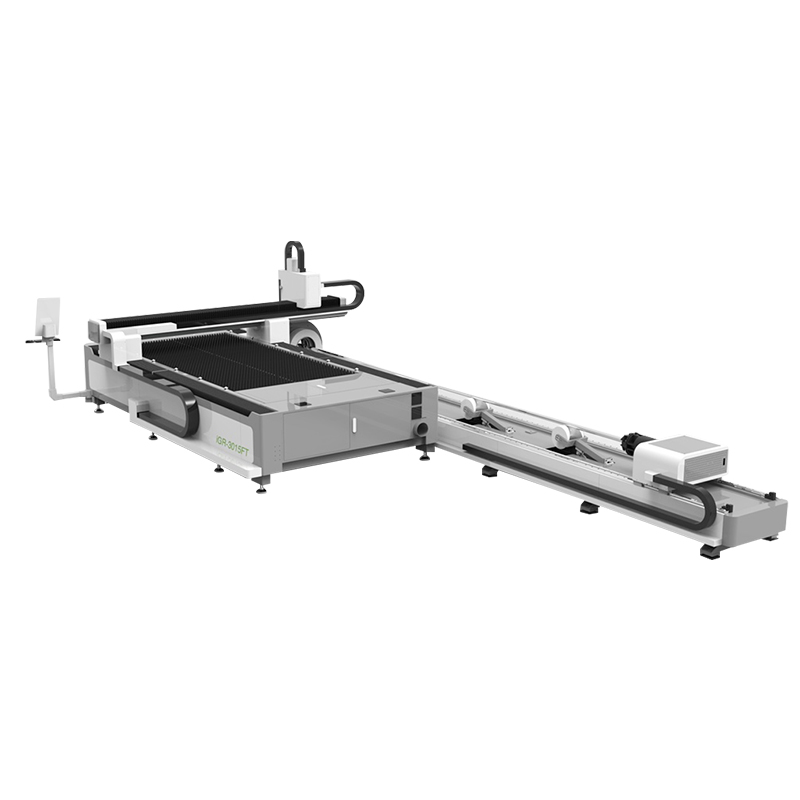

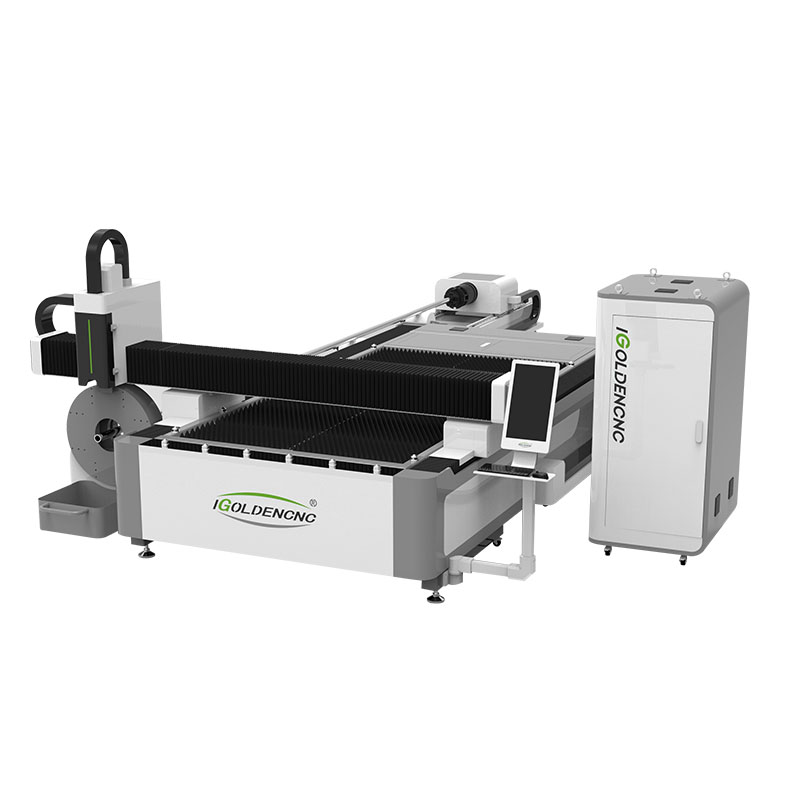

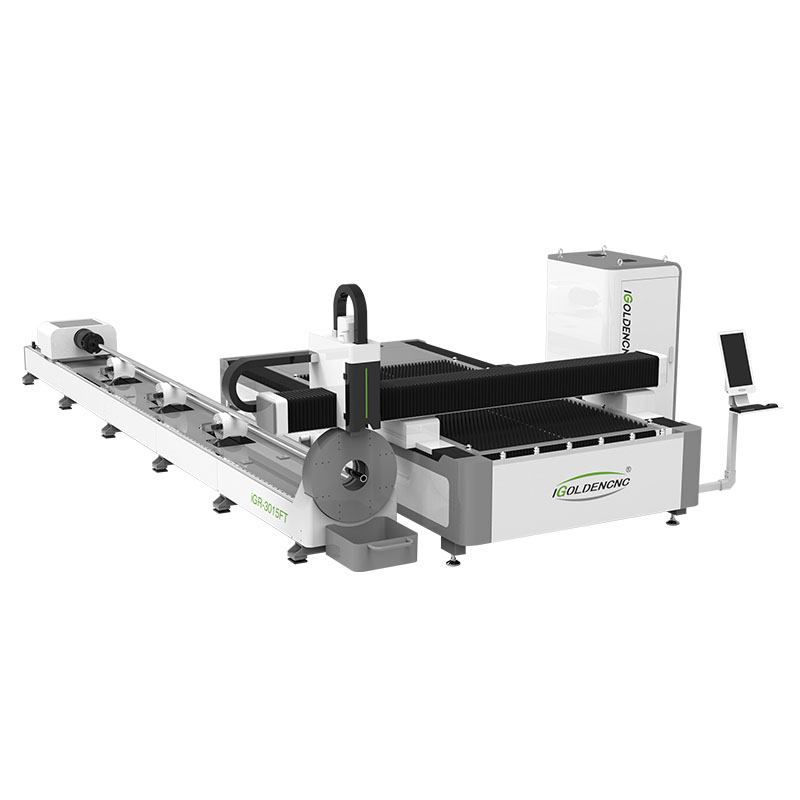

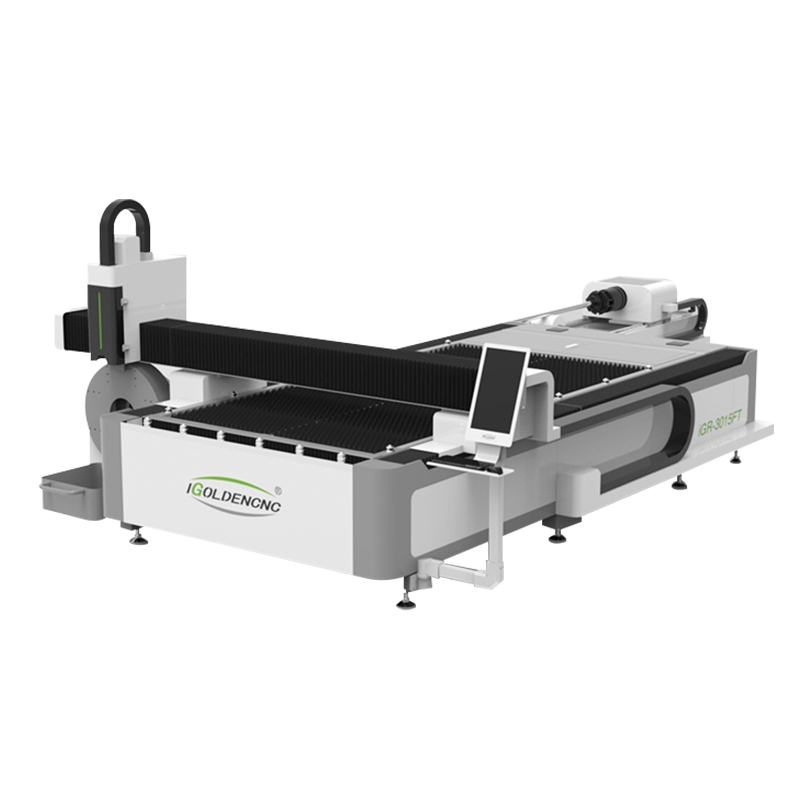

多功能光纖激光切割機，配備1000 w - 6000 w光纖激光器，可以切割0-25mm厚碳鋼板，0-20mm厚不銹鋼板、鋁板，0-12mm厚銅板，20 - 200 mm直徑金屬管,標準的工作區域是1500 * 3000 mm，可升級到1500 * 4500毫，管的長度切割部分可以調3米,6米,9米。



板管一體光纖切割機參數：

型號		iGR-F 1530
工作面積		3000*1500mm
X軸行程		3050mm
Y軸行程		1525mm
Z軸行程		120mm
精度	X，Y軸定位精度	0.05mm
	X，Y軸重復定位精度	0.03mm
速度	X，Y軸最大運行速度	150m/min
	X，Y軸最大加速速度	2G
電源	相	3
	額定電壓	380V
	頻率	50/60Hz
	防護等級	IP65
機身	最高工作負荷	1000kg
	重量	7700kg
	尺寸（長*寬*高）	8700*2700*1840mm

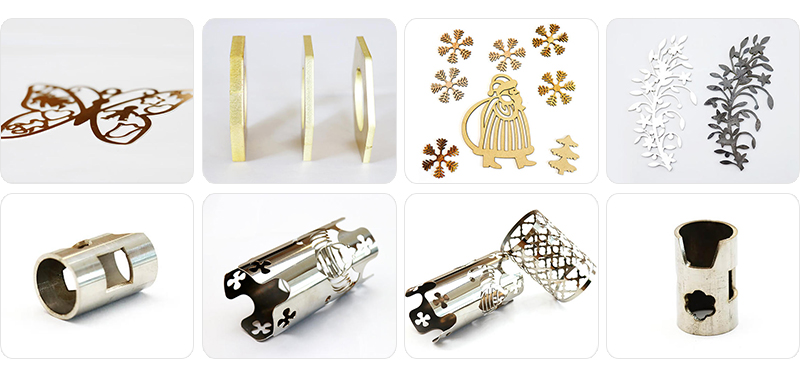

板管一體光纖切割機加工樣品：



佳梆數控外置旋轉軸光纖切割機優勢：

1. 自動潤滑系統

自動潤滑系統為設備提供固定量的潤滑油，保證設備高速運行，具有異常報警和液位報警功能。該系統大大提高了切削精度，有效地延長了傳動機構的使用壽命。

2. 智能報警系統

智能行程保護，自動監控部件的工作范圍，安裝國際機床標準限位彈簧，激光切割頭內置電容器高度調節功能，防撞停止，提高設備和生命安全保護，減少事故發生 ，提高切割效率。

3. 安全系統

具有設備工作狀態異常自動報警功能，并通過控制中心推送至操作界面，提高設備異常故障排除效率，降低安全隱患，降低維護成本。



管板一體光纖切割機細節介紹：

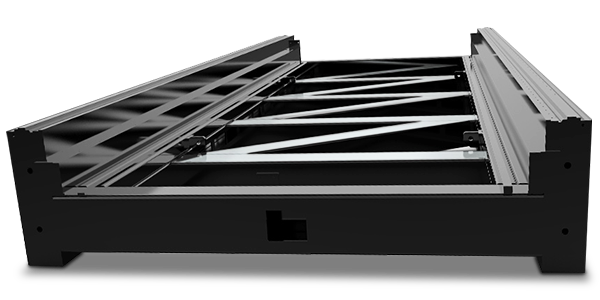

重型焊接床身

方管焊接床用直徑為200 * 200mm的厚矩形管焊接而成。 床重可以達到1噸。 床身通過大型龍門進行退火和銑削，以一次準確地鉆出所有安裝基本孔。 一次性精準的鉆出所有安裝孔位。

更高的拉伸強度和尺寸穩定性。 有效提高床身精度，減少工件加工誤差。 增加滑道的阻力和穩定性。

減少了設備使用時的損耗。 可以長時間保持機床的精度，并且在20年內不會變形。 該設備具有良好的穩定性，減少由于床的振動而引起的加工誤差。

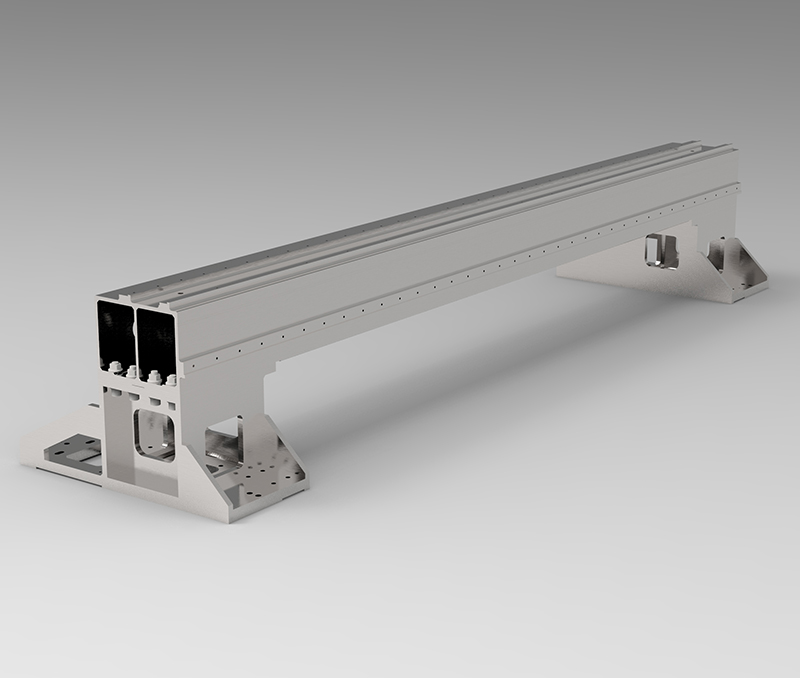

航空鋁型材

1. 精度高。橫梁經人工時效、固溶處理、精加工之后具有良好的整體性、剛性、韌性和延展性。

2. 速度快。鋁合金具有重量輕、剛性強的特點，有利于加工時高速運動，高靈活性有利于在高精度的基礎上高速切割各種圖形。

3. 效率高。更輕的橫梁可以保證設備的快速運行，提高加工效率，同時保證加工質量。

不僅可以保證激光切割機的高速運轉，而且可以保證切割加工的精度和效率。有效提高激光切割機的使用壽命和精度，降低時間成本，減少時間損耗。在使用相同的時間限制后，鋁光束可以最大限度地保證切割精度，同時可以減輕激光頭在高速運動時的動能。

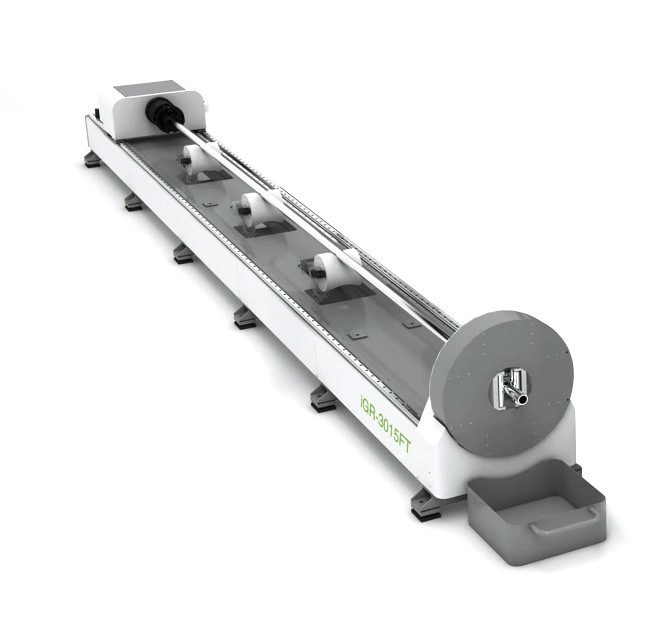

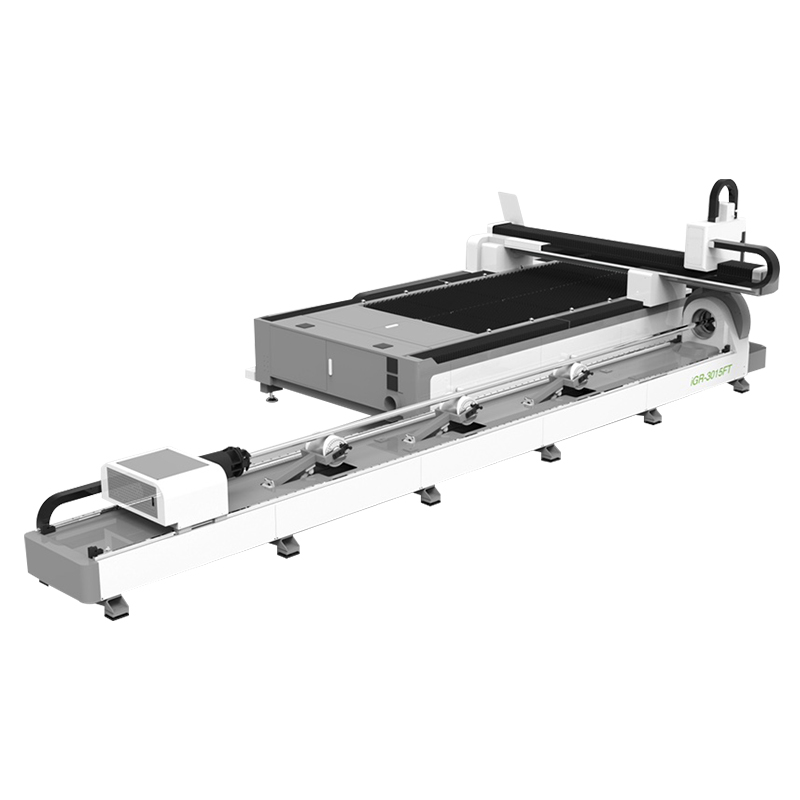

側置旋轉軸

標準長度為3mm6mm9m的橫向旋轉軸裝置，可加工方管和圓管。

夾鉗設計：兩側均采用電動夾鉗設計，可自動調節中心。 對角線的可調范圍是20-200mm。

自動支架安裝：采用智能管支架設計，可以解決長管切割過程中的變形問題。

它可以同時加工金屬板和金屬管，一機兩用，既節省空間又節省成本，提高了生產效率。

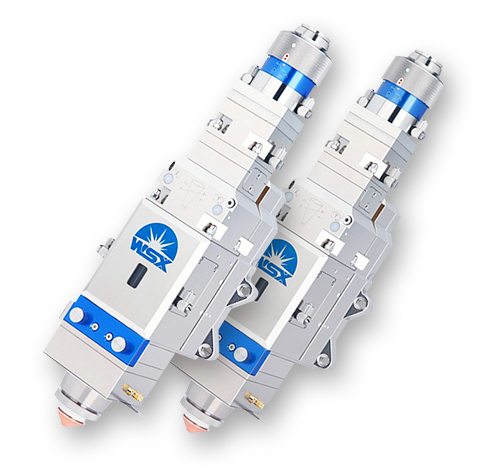

自動對焦激光切割頭

激光頭具有內置的電機驅動單元，聚焦透鏡由線性機構驅動，可在20mm范圍內自動改變位置。 用戶可以通過程序設置連續焦點，以完成厚板的快速穿孔以及自動切割不同厚度和材料的板。 配備D28的復合透鏡組整合了光束，并優化了光學和水冷設計，因此激光頭可以長時間穩定工作。

1. 優化的光學配置和流暢高效的氣流設計，以提高切割效果；

2. 自動對焦范圍+ 10?-10mm，調整精度0.01mm，調整速度100mmms;

3. 準直保護鏡防塵設計，有效保護內部光學元件；

4. 延長保護鏡片與噴頭之間的距離，增加鏡片的使用壽命；

5. 采用抽屜式鏡架，使更換保護鏡更加簡便快捷。

6. QBH連接器不受限制，它可以配備各種激光器與QBH連接器。

自動對焦可節省對焦時間并將工作效率提高10倍。

通過優化切割頭的結構設計來延長使用壽命，從而延長其使用壽命。

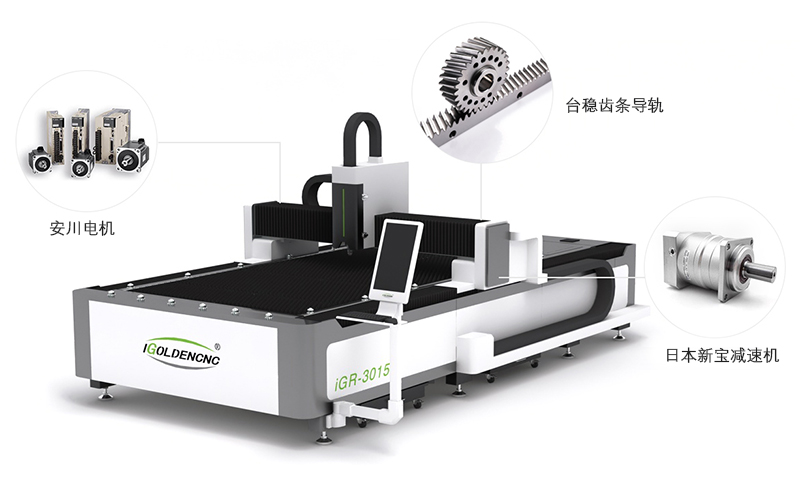

高精度傳動系統

臺灣臺穩雙驅動齒條導軌，日本松下伺服驅動電機，日本新寶減速機

機床的定位精度為0.02mm，重復定位精度為0.02mm。

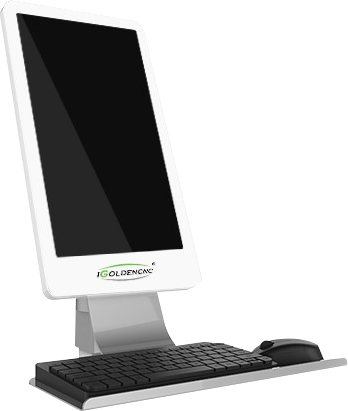

垂直液晶顯示屏設計

垂直屏顯示不同于傳統的水平屏顯示，響應速度達到8ms，分辨率達到1080p，屏幕比例優化為16：9，功耗低，控制軟件界面和人性化瀏覽習慣 更好地適應。 另外，它具有高亮度水平和低反射率，并且堅固的玻璃面板具有堅固性和耐久性。

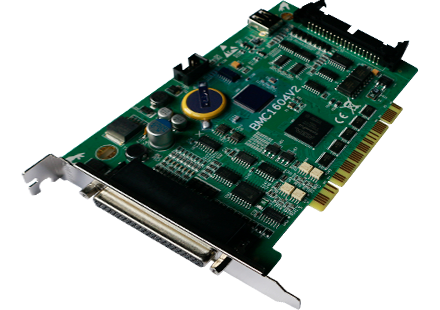

智能開源控制系統

● Cypcut激光切割系統是專為鈑金加工行業推出的全功能開環控制系統。

● 支持AI、DXF、PLT、Gerber、LXD等圖形數據格式，并接受國際標準G碼。

● 當打開和導入外部文件時，會自動執行優化。

● 靈活多樣的自動排樣和手動排樣順序功能，多種陣列方式可供選擇。

● 強大的材料庫功能，允許所有工藝參數保存為同一材料，以供再次使用。

● 處理內存斷點和定位任意點的功能。

● 定高切割、離船跟蹤和多種找邊方法。

● 支持通過無線手持盒和以太網對系統進行遠程控制。

● 一鍵設置飛行切割路徑。

● 安裝方便、調試方便、性能優異、計劃完整。是目前市場占有率最高的光纖激光切割控制系統。

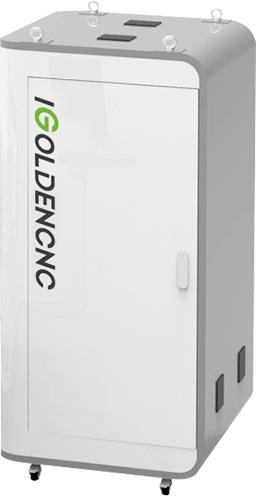

落地式獨立控制柜

所有的電氣元件和激光光源都內置在一個獨立的控制柜中，并有防塵設計，以延長電氣元件的使用壽命。自動恒溫控制柜配有空調，實現自動恒溫。這可以防止夏季溫度對組件的過度損害。

★ 更專業的電氣設備組裝，強電分離，弱電分離。

★ 簡單的防塵,防靜電干擾,散熱好,易于維護。

★ 更方便和容易檢測電路故障和維護。

★ 更安全、獨立于機器設備,減少設備運行的干擾。
